SP15F/SP45F數字鎖定平衡閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
SP15F、SP45F數字鎖定平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，you效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。
主要技術參數
型號 | SP15F-10/16 | SP45-10/16 | 備注 |
試驗壓力 | 1.5(MPa) 2.4(MPa) | 需要耐腐蝕、 高壓、高溫的閥門， 可面議預定。 | |
工作壓力 | 1.0(MPa) 1.6(MPa) | ||
工作溫度 | ≤120℃ | ||
適用介質 | 水、蒸汽、油品 | ||
特性曲線 | 等百分比 | ||
安裝使用范圍 | 管網系統的主干、分去干、室內供水管、分去立管以及多臺鍋爐 | ||

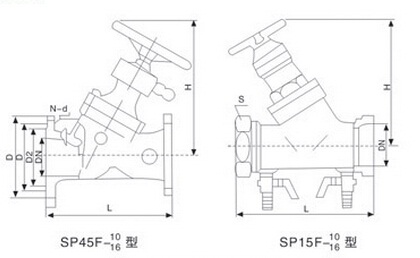

主要外形尺寸
SP15F-10/16內螺紋數字鎖定平衡閥
DN | ZG | L | S | H | 重量kg |
15 | 1/2" | 100 | 27 | 128 | 1 |
20 | 3/4" | 115 | 33 | 128 | 1.5 |
25 | 1" | 125 | 46 | 130 | 1.8 |
32 | 5/4" | 140 | 55 | 150 | 2 |
40 | 3/2" | 160 | 55 | 187 | 2.5 |
SP45F-10/16法蘭數字鎖定平衡閥
DN | L | H |
32 | 180 | 230 |
40 | 200 | 242 |
50 | 230 | 250 |
65 | 290 | 260 |
80 | 310 | 329 |
100 | 350 | 340 |
125 | 400 | 424 |
150 | 480 | 454 |
200 | 550 | 517 |
250 | 622 | 573 |
300 | 698 | 617 |
350 | 787 | 705 |
流量特性
上圖為該種閥門的流量特性曲線，本廠生產的是其中等百分比特性閥門。從曲線圖上可知給開度一個相等的變化率，則流量的變化率相等，其特點是開度大時流量大，開度小時則流量小。而工程中大都在流量大時應用，等百分比閥門恰恰適用這個要求。根據這一特點，可以自如的予置某更高量（快開閥門和線性閥門則不具備這種功能）而且當需要變化時，還能知道變化量，達到理想狀態。
注意事項
1、SP45F平衡閥具備流量調節和測量功能，為使流往閥門前后的水流穩定，保證測量精度，建議盡可能安裝在直管段處。
2、閥體上的箭頭方向為水的流動方向，切勿裝反。
3、由于閥塞為錐型，在小開度時容易擠住雜物，安裝時要把閥門關到0位，以免掉進雜質。沖流管道時要把閥門開到99%，以免堵塞。
4、當關斷閥門時，刻度盤、圈數顯示窗、百分比顯窗均顯示為0。
5、鎖定時要左右輕輕轉動手柄，同時順時針方向旋轉鑰匙，直到手柄不能轉動為止。
6、需改變開度，先用鑰匙開鎖，再轉動手輪，調到所需開度，用鑰匙鎖定。

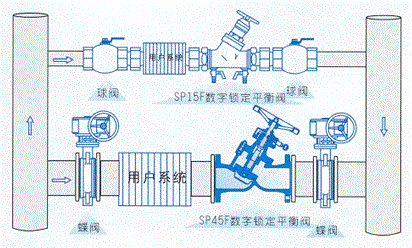

安裝示意圖
良好的品質、優良的服務 奇高為你創造更多價值！
“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題。“奇高”嚴格按照IS09001-2000 質量體系認證要求，質量嚴格把關， 責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：
產品標準：
產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。 對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋， 以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a、結構長度；
b、連接形式；
c、公稱直徑、全通徑、縮徑、管道尺寸；
d、運行介質及溫度、壓力范圍；
e、試驗、檢驗標準及其他要求
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。
訂單流程：
1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
|
|||||
|
|||||
2、本廠可根據客戶特定要求配置各類驅動裝置。
|
|||||
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
|||||
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶， 其余貨款待發貨前匯入，以便及時安排發貨。
|
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。
對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。
